⚡🔌 HC3L + 3F TUV – Chytrý ohřev vody

HC3L + 3F TUV je komplexní systém pro inteligentní řízení fotovoltaické elektrárny se zaměřením na efektivní třífázový ohřev vody do výkonu 6,6 kW .
Sestava kombinuje výkon řídicí jednotky Fibaro HC3L a precizní regulační schopnosti modulu EX.01 pro plynulé vytěžování přebytků z FVE .
Díky podpoře HDO a pokročilé logice zajišťuje maximální energetickou soběstačnost a úspory v domácnosti.

💼 Obchodní prezentace

Ideální řešení pro optimalizaci spotřeby v menších a středně náročných instalacích, kde je prioritou maximální využití vlastní vyrobené energie .
Systém dokáže plynule regulovat výkon topného tělesa v rozsahu 0–100 %, čímž přesně kopíruje aktuální výrobu a zabraňuje nechtěným přetokům do sítě .
Unikátní funkcí je Režim údržby baterie, který v zimním období automaticky pečuje o životnost a výkon vašeho bateriového úložiště .
Sestavu lze navíc provozovat i v bezpřetokovém režimu, což je klíčové pro uživatele, kteří ještě nemají povolení k připojení od distributora.

🧠 Nadřazený systém a komunikace

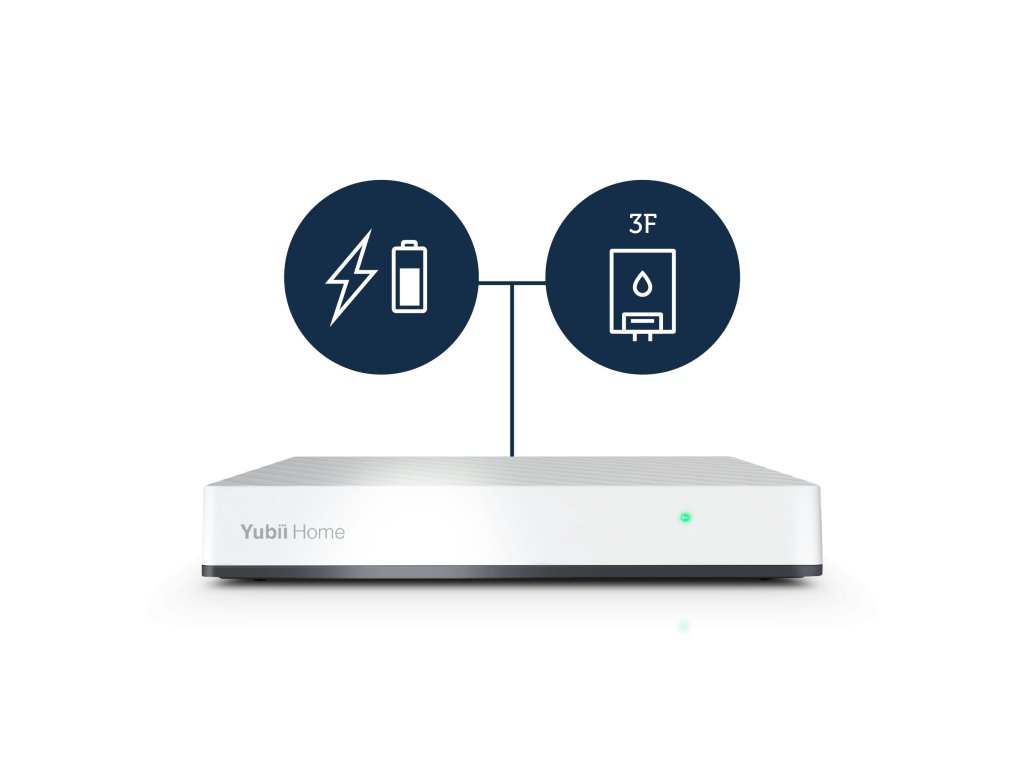

Srdcem celého systému je řídicí jednotka Fibaro Home Center 3 Lite (HC3L) .
Jednotka komunikuje se střídačem primárně přes protokol Modbus TCP a je standardně připojena přes Wi-Fi .
Díky integraci PV forecast (předpovědi osvitu) dokáže systém inteligentně plánovat ohřev vody a správu energie na základě očekávaného počasí.

🧩 Softwarová nadstavba (Obsah balení)

Sestava obsahuje kompletní softwarovou výbavu (Quick Apps) pro okamžitý provoz:

• QA Střídač: Zajišťuje komplexní monitoring energetických toků v reálném čase a slouží jako nástroj pro aktivní řízení provozních režimů střídače i bateriového úložiště.
• QA EMS: Představuje centrální logiku pro dynamické řízení energetické bilance objektu, která inteligentně prioritizuje využití přebytků z FVE mezi jednotlivými spotřebiči pro dosažení maximální energetické soběstačnosti.
• QA Bojler: Zajišťuje inteligentní správu ohřevu vody v zásobnících pomocí plynulé či spínané regulace, přičemž efektivně kombinuje přebytky z FVE a časové plány pro dosažení maximálních úspor i tepelného komfortu.
• Předpověď osvitu: QA PV Forecast (bez ročních poplatků) – možno rozšířit o placenou verzi Solcast (garance kvality a dostupnosti dat).
• Volitelně: Možnost dokoupit aplikaci Režim TUV pro pokročilé časové plánování ohřevu dle potřeb rodiny.
• Volitelně: HDO Logika: QA HDO zajišťuje inteligentní správu a vizualizaci signálů nízkého tarifu, čímž umožňuje automatické spínání náročných spotřebičů pro dosažení maximálního komfortu i úspor.

⚙️ Klíčové vlastnosti

Efektivní vytěžování a správa baterie

• Třífázový ohřev 6,6 kW: Plynulé řízení výkonu třífázových odporových zátěží (bojler, akumulační nádrž).
• Plynulá regulace (0–100 %): Modul EX.01 umožňuje jemné dávkování výkonu bez skokových rázů do sítě.
• Konektivita senzorů: Součástí jsou 2 teplotní čidla pro přesné sledování teploty v nádrži.
• Rozšiřitelnost: Možnost připojit až 5 SSR relé a vytvořit komplexnější systém vytěžování.
• Ochrana baterie: Speciální algoritmus pro zimní údržbu bateriového úložiště.
• Konektivita: Plná integrace do systému Fibaro/Yubii.

✨ Typické využití

• Vytěžování FVE přebytků: Ohřev TUV v letních měsících prakticky zdarma z vlastní výroby.
• Hybridní systémy: Chytrá součinnost mezi střídačem, baterií a ohřevem vody.
• Časové plánování: Možnost nastavení priorit a časových oken pro doohřev vody dle potřeby rodiny.
• Smart Home základ: Možnost následného rozšíření o další energetické řízení či ovládání světel, vytápění nebo stínění.

🔌 Podmínky funkce a konektivita

• Střídač s podporou protokolu Modbus TCP.
• Stabilní Wi-Fi síť v dosahu řídicí jednotky.
• Instalace komponent (SSR, modul EX-01) do rozvaděče na DIN lištu.

V případě, že váš střídač nepodporuje Modbus TCP (má pouze RS485), je nutné dokoupit komunikační sadu:

• Modbus RTU LAN kit (Rozšíření) – pro připojení kabelem.
• Modbus RTU Wi-Fi kit (Rozšíření) – pro bezdrátové připojení.

🧰 Obsah sestavy

• 1x Řídicí jednotka HC3L
• 1x Řídicí modul EX-01
• 3x Polovodičové relé (SSR)
• 2x Teplotní čidlo
• Softwarová licence (QA Střídač, QA EMS, QA Bojler, QA PV Forecast)

⚠️ Upozornění:
Tato sestava standardně zahrnuje regulátor připojený přes Wi-Fi a střídač s komunikací Modbus TCP. Součástí je také předpověď osvitu (PV forecast).
Další funkce a moduly je možné dokoupit jako rozšíření – viz související produkty.
