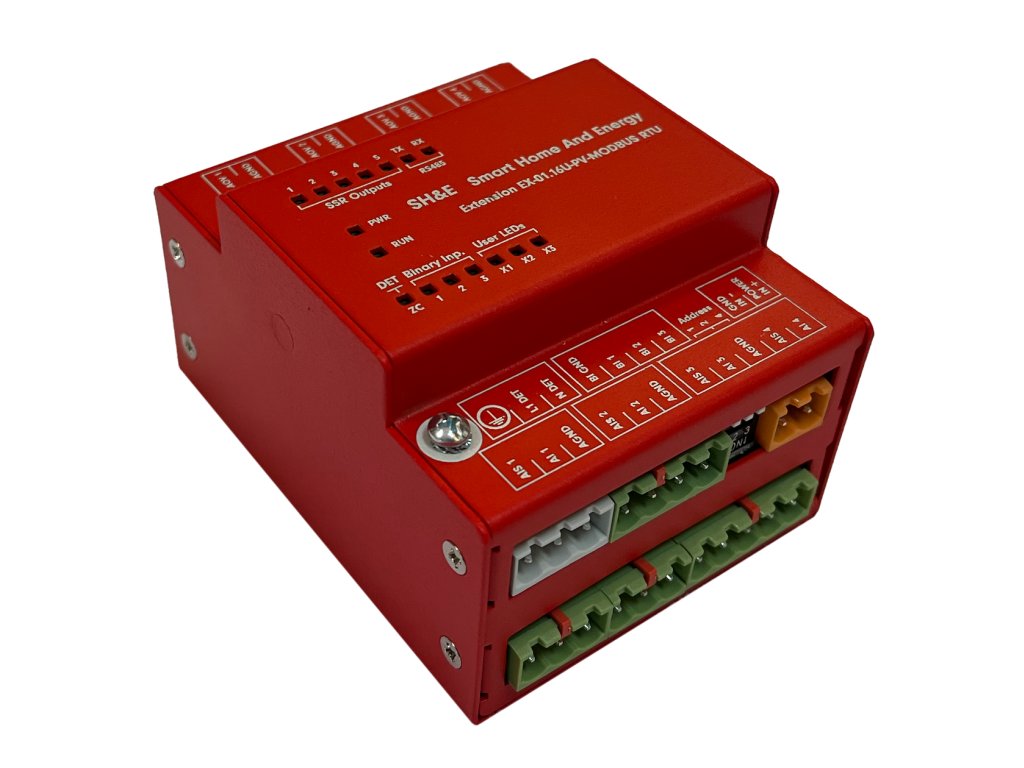

Periferní modul: EX-01.16U-PV MODBUS RTU
EX-01.16U-PV MODBUS RTU je pokročilý periferní modul pro spojité řízení výkonu odporových spotřebičů pomocí externích SSR relé
⚡🔌 EX-01.16U-PV MODBUS RTU
EX-01.16U-PV MODBUS RTU je specializovaný rozšiřující modul určený pro precizní řízení až 5 kusů externích SSR relé .
Tento modul umožňuje spojité řízení výkonu odporových zátěží v režimech pulzně-šířkové modulace (PWM) nebo fázového řízení .
Díky integraci do řídicích systémů přes sběrnici RS485 je klíčovým prvkem pro efektivní nakládání s přebytky z FVE.
💼 Obchodní prezentace
Ideální řešení pro energetický management, kde je vyžadována maximální efektivita využití vyrobené elektřiny .
Modul umožňuje softwarovou změnu způsobu řízení SSR relé, čímž lze účinně omezit rušení sítě nebo flikr .
Velkou výhodou je možnost přizpůsobit měřicí cyklus fakturačnímu měřidlu, což zajišťuje, že naměřený odběr bude odpovídat realitě na straně distributora .
Navíc získáte vysokou bezpečnost díky funkci MasterWatchdog, která bezpečně odpojí zátěže při ztrátě komunikace s nadřazeným systémem.
🧠 Nadřazený systém a komunikace
Nadřazeným systémem je vždy řídicí jednotka Fibaro HC3, HC3L, Yubii Home nebo Yubii Home Pro .
Komunikace probíhá přes sběrnici RS485 s protokolem Modbus RTU .
Důležité: Pro integraci s výše uvedenými jednotkami je nutný převodník RS485 -> Modbus TCP.
Modul není volně programovatelný a neobsahuje autonomní program – veškerou logiku zajišťuje nadřazený řídicí systém.
🧩 Softwarová nadstavba (Požadavky)
Základním prvkem pro ovládání je QA EX01 PV – Quick App pro systém Fibaro/Yubii, který slouží k řízení samotného modulu EX01PV.
Aby však systém mohl sloužit pro plnohodnotný energy management, je nutné jej doplnit o další specializované aplikace. Níže uvedený seznam slouží jako příklad typické konfigurace:
- Předpověď osvitu: QA PV Forecast (zdarma) nebo Solcast (profesionální data).
- Logika řízení: QA Řízení spotřeby – zajišťuje samotný algoritmus vytěžování.
- Volitelně: QA Spot Pro – pro ohřev za výhodné ceny na spotovém trhu.
- ... a další Quick Apps dle vašeho výběru, nebo specifických potřeb konkrétní instalace.
⚙️ Klíčové vlastnosti
Univerzálnost a precizní řízení
- Řízení 5ks SSR relé: Podpora pro jednofázové, dvoufázové i třífázové symetrické spotřebiče.
- Flexibilní režimy: Výběr mezi PWM (rozložené/sdružené pulzy) a fázovým řízením pro minimalizaci flikru.
- Konektivita: 4x analogový vstup (pro senzory typu Pt100/1000, NTC, 0-10V, 0-20mA), 3x digitální vstup a 4x analogový výstup.
- Detekce průchodu nulou: Integrovaná detekce na fázi L1 pro synchronizaci řízení.
- Bezpečnostní MasterWatchdog: Automatické vypnutí výstupů při výpadku komunikace.
✨ Typické využití
- FVE Optimalizace: Plynulé řízení topných těles v akumulačních nádržích podle aktuálních přebytků.
- Smart Home: Integrace měření teplot a ovládání výkonových prvků do centrálního systému.
🔌 Podmínky funkce
- Napájecí napětí 10 až 36V DC (typický příkon 3W).
- Montáž na DIN lištu 35mm do rozvaděče.
🧰 Doporučené příslušenství
Doplňkové parametry
| Kategorie: | Produkty |
|---|---|
| Napájecí napětí: | 10 až 36V DC |
| Příkon: | Typ. 3W (Max. 12W dle zátěže) |
| Komunikační rozhraní: | RS485, Modbus RTU (galvanicky oddělené) |
| Digitální vstupy: | 3x (galvanicky oddělené, funkce čítač/latch) |
| Analogové vstupy: | 4x (16-bit, Pt100, Pt1000, 0-10V, 0-20mA, odpor) |
| Analogové výstupy: | 4x (12-bit, 0-10V / 25mA |
| SSR výstupy: | 5x (max. 36V DC, 500mA/kanál, 1A celkem) |
| Detekce fáze: | 1x L1 (průchod nulou, max. 250V AC) |
| Montáž: | DIN lišta 35mm |
| Stupeň krytí: | IP 20 |
| Rozměry: | 72×90×56 mm |
| Hmotnost: | 320g |
| Provozní teplota: | 0°C až +55°C |
